Moduláris csőhíd Manufacturer
-

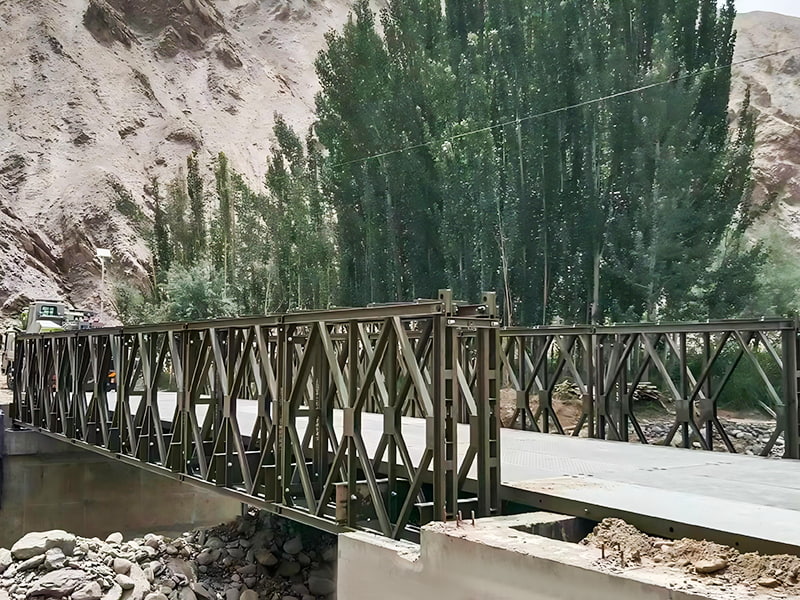

159 méteres festett gyalogos híd/csővezeték híd
Továbbiak megtekintéseA Xinjiang Nilike-ban található festett Bailey-híd, amelyet cégünk a helyi egyedi igények kielégítésére tervezett és testreszabott, egy moduláris acélhíd termék. A Bailey lemezeket és az összes kapcsolódó alkatrészt c...
-

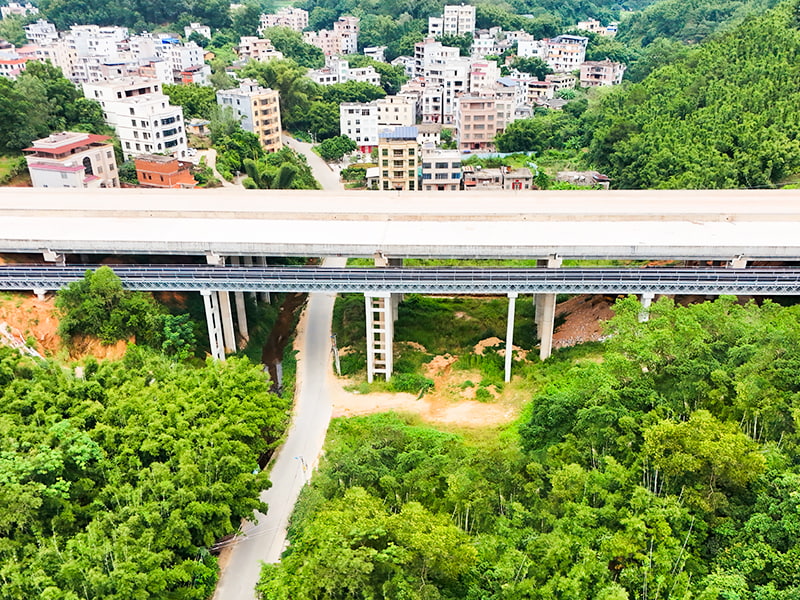

CB100 Bailey Bridge/Pipeline Bridge
Továbbiak megtekintéseA Bailey típusú csőhíd egy moduláris acélhíd, amelyet úgy terveztek, hogy megfeleljen a mérnöki csővezetékek fesztávolsági követelményeinek, a klasszikus Bailey rácsos szerkezetre támaszkodva. Kifejezetten különféle v...
-
CB100 moduláris csőhíd
Továbbiak megtekintéseA hagyományos csővezeték-szerelési módokhoz képest a csőhíd jelentős előnyöket kínál a teljes életciklus során, az építéstől a hosszú távú üzemeltetésig. Feszíthetőségét tekintve könnyen kezeli a súlyos parteróziójú f...
A Modular Pipe Bridge egy olyan csőkeresztező szerkezet, amely a teherhordó szerkezetet, csőtartókat, védőberendezéseket stb. szabványosított modulokra bontja, amelyeket gyárilag előre gyártanak, majd a helyszínen gyorsan összeszerelnek. Alkalmas olyan helyzetekben, mint az ipari csőfolyosók, folyami/vasúti kereszteződések és vészhelyzeti javítások.
Az olyan alapvető jellemzőkkel, mint a gyors összeszerelés, a rugalmas adaptáció, a szétszerelés és újrahasználat, valamint a minimális helyszíni megszakítás, a Modular Pipe Bridge különféle forgatókönyvekre alkalmas, beleértve az ipari termelést, az infrastruktúra építését és a vészhelyzeti támogatást.
A teljesen automatizált hegesztőrobot gyártósort lézervágó anyag-előkészítési technológiával kombinálva mind a termelés hatékonyságának jelentős javulását, mind a feldolgozási pontosság szigorú ellenőrzését éri el. A testreszabási szolgáltatások pontosan megfelelnek a különféle alkalmazási követelményeknek. A teljes körű szolgáltatási csomag megoldástervezést, helyszíni telepítést és értékesítés utáni karbantartást tartalmaz, egyablakos támogatást biztosítva a híd hosszú távú használatához.
A MODULÁRUS ACÉLHIDAK MEGBÍZHATÓ GYÁRTÓJA
RÓLUNK
Vállalati profil
Erős gyártási képesség, szigorú minőség-ellenőrzés és bizonyított mérnöki tapasztalat.
ZHONGHAI HIDAK
A Jiangsu Zhonghai Bridge Equipment Co., Ltd. egy professzionális gyártó, amely Bailey-hidak, moduláris acélhidak és hídépítő berendezések gyártására szakosodott. A Jiangsu tartományban található létesítményünk kényelmes regionális logisztikát kínál, amely gyors és megbízható globális szállítást biztosít.
As China OEM Moduláris csőhíd Manufacturer and Moduláris csőhíd Factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
As China OEM Moduláris csőhíd Manufacturer and Moduláris csőhíd Factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
Gyakran Ismételt Kérdések
Erős gyártási képesség, szigorú minőség-ellenőrzés és bizonyított mérnöki tapasztalat.
-
Mennyi időn belül kaphatunk választ a kérdés elküldése után?
A megkeresés kézhezvételétől számított 24 órán belül válaszolunk Önnek, munkanapokon belül. -
Mire használják termékeidet?
Termékeinket a következőkre terveztük: 1. Autópálya- és vasútépítés 2. Folyóátkelőhelyek és vízügyi tervezés 3. Katonai mobilitás és vészhelyzeti bevetés 4. Katasztrófaelhárítás és gyors forgalom-helyreállítás 5. Tengerentúli infrastrukturális programok a fejlődő régiókban -
Milyen szempontokat biztosít a személyre szabott tartalomhoz?
Nem szabványos Bailey-híd panelek; Hosszú fesztávú moduláris rácsok; Nagy teherbírású megerősített alkatrészek; Egyedi tervezésű csatlakozók és átmeneti szerelvények; Továbbfejlesztett padlórendszerek (acél fedélzet, kompozit fedélzet); Korrózióálló rendszerek tengerparti vagy trópusi éghajlatra A meglévő hídszerkezetek feltöltése-frissítő készletei -
Melyek a fő exportrégiói?
Délkelet-Ázsia, Latin-Amerika, Afrika, Közép-Ázsia, Oroszország, Óceánia.
Van kérdésed?
Lépjen kapcsolatba velünk az Önhöz legközelebbi irodában, vagy nyújtson be üzleti megkeresést online
Lépjen kapcsolatba velünk
MÉRNÖKI PROJEKTEK ÉS GLOBÁLIS ALKALMAZÁS
CASE
Projektek
Erős gyártási képesség, szigorú minőség-ellenőrzés és bizonyított mérnöki tapasztalat.
Üzenet Visszajelzés
Iparági tudás
A közművezetékeknek, a technológiai csöveknek, a kábeltálcáknak és a sűrített levegős vezetékeknek gyakran át kell keresztezniük az utat, a vasúti mellékvágányt, a vízelvezető csatornát vagy az üzemi épületek közötti rést anélkül, hogy érintenék a talajt vagy megszakítanák a lenti forgalmat. A Moduláris csőhíd a szerkezet pontosan erre a feladatra készült: egy csavarozott, panel alapú acélkeret, amely felemeli a csöveket, kifut a kereszteződésből, és biztonságosan szállítja azokat egyik támasztópontról a másikra. Mivel a keretet előregyártott modulokból állítják össze, nem pedig a helyszínen öntik vagy hegesztik, a Moduláris csőhíd nagyon különböző feszítőhosszokra, csőterhelésekre és helyszíni feltételekre konfigurálható ugyanazon alkatrészcsalád használatával. Az alábbi szakaszok azt mutatják be, hogy ezek a struktúrák valójában hogyan vannak összeállítva, és mi az, ami elromlik, ha a részleteket elsietik.
Panelkonfiguráció és kiterjedéstervezés
Minden csőhíd fesztáv problémaként kezdődik. Az átlépendő rés, a rendelkezésre álló közbenső támasztékok száma és a csővezeték össztömege (plusz folyadék, szigetelés, és adott esetben jég- vagy szélterhelés) határozza meg, hogy melyik paneltípusra és hány rácsos rétegre van szükség. Itt van Jiangsu Zhonghai Bridge Equipment Co., Ltd a nem szabványos Bailey hídpanelek könyvtárából működik, nem pedig egy rögzített katalógusmérettel, mivel a csőkeretes kereszteződések szinte soha nem egyeznek meg a járműhidaknál használt "szabványos" fesztávokkal.
Hosszabb, alátámasztatlan kereszteződésekhez általában nem elegendőek az egypanel magasságú rácsok. A rácsos magasság megkétszerezése vagy megháromszorozása növeli a teherhordó fesztávot közbenső pillérek hozzáadása nélkül, ami nagyon sokat számít a finomítókban és a vegyi üzemekben, ahol egy új móló a meglévő földalatti csőhálózatokba való ásást jelenti. A nagy fesztávú moduláris rácsos tartókat általában három konfiguráció egyikében rakják egymásra:
- Single-single (SS) – legrövidebb fesztávok, legkönnyebb csőterhelés, leggyorsabb telepítés
- Double-single (DS) – középkategóriás fesztávok, gyakoriak a többsoros csőállványoknál
- Triple-single (TS) – hosszabb fesztávok vagy nagyobb koncentrált terhelések, például nagy átmérőjű hűtővízvezetékek
A nagy teherbírású megerősített húrok és átlók ott vannak hozzáadva, ahol a csőterhelés koncentrált, nem pedig egyenletesen oszlik el – például egyetlen nagy gőzfej ül a fesztáv egy pontján, nem pedig több kisebb vonal a fedélzeten. Az alábbi táblázat azt szemlélteti, hogy a rácsos konfiguráció és a fesztávolság általában hogyan cserélődik egymással egy moduláris panelrendszerben.
Csatlakozás részletezése és fedélzet kiválasztása
A csőhíd csak annyira megbízható, mint a csatlakozásai. A szabványos panelcsapok jól működnek ott, ahol két egyforma modul egyenes vonalban találkozik, de a valódi telepítések ritkán ilyen tiszták – előfordulhat, hogy a hídnak meg kell változtatnia a szélességet a középső fesztávon, hogy illeszkedjen a csőtartó átmenethez, le kell ereszkednie a magasságba, hogy elhárítsa a felső akadályt, vagy egy meglévő betonpillérhez kell kötni, amelyet nem csavarozott acélvázra építettek. Az egyedi tervezésű csatlakozók és átmeneti szerelvények kezelik ezeket a szabálytalan csomópontokat, és ez az a kategória, ahol a kész hardver általában elmarad.
A fedélzet kiválasztása majdnem olyan fontos, mint maga a rácsos. Az alkalmankénti karbantartási hozzáférést biztosító járdafedélzetnek nagyon eltérő követelményei vannak, mint egy olyan fedélzetnek, amelynek szintén meg kell tartania a kábeltálca-akasztókat vagy a közvetlenül a padlóhoz rögzített kis furatú csöveket. Két padlórendszer fedi le a legtöbb projektet:
| Padlóburkolat típusa | Tipikus használat | Pontos terhelés kezelése | Karbantartás |
|---|---|---|---|
| Acél ellenőrző lemez fedélzet | Sétányok, ellenőrzési bejárás | Jó koncentrált terhelés alatt | Festse vagy horganyozza újra a ciklust |
| Kompozit fedélzet (acél beton/töltőanyag) | Nehezebb kábel/csőtartó, hosszabb élettartam | A terhelést szélesebb területen osztja el | Alacsonyabb folyamatos felület-karbantartás |
A gyakorlatban a csatlakozóelrendezést és a fedélzetválasztást együtt dolgozzák ki, nem külön - egy nehezebb kompozit fedélzet megváltoztatja a terhelési útvonalat az átmeneti szerelvényekbe, így mindkét részlet Jiangsu Zhonghai Bridge Equipment Co., Ltd a komponensek tartományát általában ugyanahhoz a terhelési esethez adják meg.
Korróziókezelés tengerparti és trópusi létesítményekben
A part közelében vagy magas páratartalmú trópusi területeken lévő acélcsőhidak más meghibásodási móddal szembesülnek, mint a szárazföldi szerkezetek – a kockázat általában nem a túlterhelés, hanem a korrózió miatti lassú szakaszveszteség a csapok csatlakozásainál, a fedélzeti rögzítőknél és az alacsonyan fekvő húrelemeknél, ahol a sópermet vagy a kondenzátum összegyűlik. Ez az egyik oka annak, hogy a csupasz, védelem nélküli panel rossz választás ezekben a környezetekben, és ezért a korrózióálló kezelést az alkatrészcsomag különálló részeként határozzák meg, nem pedig utólagos gondolatként.
A tűzihorganyzás továbbra is a legelterjedtebb kiindulási védelem a moduláris acélhídelemek esetében, amelyet néha egy kiegészítő bevonatrendszerrel kombinálnak a tetején a leginkább kitett elemek számára. Az alábbi táblázat egy általános mintát mutat be arról, hogy a bevonat állapota hogyan romlik az idő múlásával a gyakori védelmi módszerek között tengeri hatású környezetben – ez hasznos a reális ellenőrzési intervallum beállításához, nem pedig az "egyszer telepítve, örökre kész" feltételezésénél.
A bevonat kiválasztásának, a csapok anyagának és a rögzítőelem minőségének összhangban kell lennie egymással – az egyébként horganyzott csatlakozásban lévő rozsdamentes rögzítőelem saját helyi korróziós cellát hozhat létre, ha nincs megfelelően részletezve, ami egy olyan részlet, amelyet érdemes megerősíteni a gyártóval, nem pedig feltételezni, hogy az automatikus.
A meglévő csőhídszerkezetek terhelhetőségének növelése
Az üzemek gyorsabban változnak, mint a kiszolgálásukra épített csőhidak. Az egykor három kis furatú vezetéket szállító állvány évekkel később egy új szigetelt gőzgyűjtőt vagy egy további kábeltálcát támogathat, és az eredeti szerkezetet ritkán tervezték ennek az extra súlynak a figyelembevételével. Ahelyett, hogy egy működő hidat teljesen lecserélne, egy terhelés-bővítő készlet – hozzáadott húrok, kiegészítő átlók vagy megerősített csatlakozólemezek – megnövelheti egy meglévő moduláris szerkezet névleges kapacitását teljes lebontás nélkül.
A frissítési készlet helyes mérete attól függ, hogy tudjuk-e az eredeti panelkonfigurációt, mivel a megerősítésnek meg kell felelnie a meglévő csaptávolságnak és a húrprofilnak, nem pedig általános csavarozási alkatrésznek. A gyártási következetesség itt számít: Jiangsu Zhonghai Bridge Equipment Co., Ltd több mint 15 éves tapasztalattal rendelkezik Bailey-hidak és előregyártott acélhidak gyártásában, éves gyártási kapacitása több mint 60 000 tonna, amelyet automatikus hegesztőrobotok és precíziós megmunkáló berendezések támogatnak, így a merevítőelemek méretei összhangban vannak a megerősítésre tervezett panelcsaládokkal. Ez a következetesség az, ami lehetővé teszi az utólagos felszerelést, amelyet évekkel az eredeti után rendeltek Moduláris csőhíd telepítés, hogy továbbra is megfelelően rögzítse a helyszínen.
Gyakran Ismételt Kérdések
Miben különbözik a moduláris csőhíd a rögzített acélcső állványtól?
A rögzített csőtartó általában állandó, helyspecifikus keretként hegesztett vagy csavarozott. A moduláris felépítés cserélhető, rögzíthető paneleket használ, ami gyorsabbá teszi a felállítást, a későbbi szélesítést vagy bővítést, és egyszerűbb az áthelyezést, ha a kereszteződés átmeneti, vagy a helyszín elrendezése megváltozik.
Egy meglévő csőhíd kiszélesíthető csere nélkül?
A legtöbb esetben igen, feltéve, hogy az eredeti paneltípus ismert. További panelrekeszeket és megfelelő csatlakozókat lehet hozzáadni egy meglévő szakasz oldalához vagy végéhez, bár a továbblépés előtt ellenőrizni kell a tartóoszlopok súlyát.
Mi határozza meg, hogy acél vagy kompozit fedélzet a megfelelő választás?
Ez attól függ, hogy valójában mit is hordoz a fedélzet. Egy kis gyalogos forgalommal és néhány kis csőbilincssel rendelkező sétány ritkán igényel kompozit burkolatot. A kábeltálca-akasztókat, nehezebb szigetelt vezetékeket vagy gyakori pontterheléseket is alátámasztó fedélzet a kompozit rendszer által biztosított terheléselosztás előnyeit élvezi.
Milyen gyakran kell a bevonat állapotát ellenőrizni egy parti csőhídon?
Nincs egyetlen rögzített szám, amely minden helyhez passzolna, mivel a sóexpozíció és a páratartalom helyenként jelentősen eltér. Gyakorlati szokás, hogy a csapok ízületeinek, az alacsony húrelemek és a rögzítőelemek állapotának ellenőrzése az üzem rutinszerű leállítása során észleli a bevonat korai meghibásodását, mielőtt az szakaszvesztést okozna.
